מודול הרחבה לניהול 16 יציאות דיגיטליות בתקשורת RS485
₪65
Smart Home 16DI/16DO/8DI-8DO/4DI-12DO/12DI-4DO Modbus Rtu Digital IO RS485
זמינות: קיים במלאי
מודול רב תכליתי המאפשר הרחבה של כניסות ויצאות דיגטליות מרוחקות מהקר הראשי עם קישור של 2 חוטים בלבד בתקשורת RS485
המודול הזה מקונפג כבר ל16 יציאות דיגיטליות
המודול ניתן לשינוי של 5 מצבים אפשריים לניהול הפינים ככניסות דיגיטליות אות כיציאות דיגיטליות

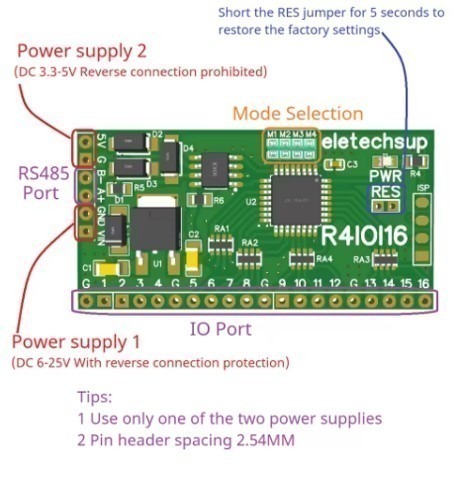

- מתח עבודה::
- כניסה 1 – מתח לחיישנים/צרכנים המחוברים לפינים – 6V – 25V עם הגנת לחיבור מתח הפוך
- כניסה 2 – מתח לוגי למודול – 3.3V – 5V ללא הגנה לחיבור מתח הפוך
- זרם עבודה: 5.6mA
- קודי פונקציית MODBUS RTU: כתיבה 05/06/15/16, קריאה 01/02/03
- על ידי שינוי אוגר 0X00F5/0X00F6, ניתן להחליף את רמות הקלט והפלט (NPN/PNP).
- על ידי הגדרת אוגר 0X00F3, ניתן להפעיל מחדש כאשר התקשורת אינה תקינה.
- על ידי הגדרת אוגר 0X00F4, ניתן לסגור את כל יציאות הפלט כאשר התקשורת אינה תקינה.
- מצב קלט: תמיכה בקלט TTL ברמת 3.3V/5V, ישנם שני מצבי קלט של קלט ברמה נמוכה (ברירת מחדל) וקלט ברמה גבוהה.
- מצב פלט: רמת TTL של 5V, רמת נמוכה (ברירת מחדל) / פלט ברמה גבוהה.
- במצב פקודה של MODBUS, ניתן לתמוך בעד 247 התקנים במקביל.
- סטטוס יציאת הקלט תומך בשאילתה (ברירת מחדל) ובדיווח אוטומטי.
- קצב שידור: 1200 2400 4800 9600 (ברירת מחדל) 19200 38400 57600 115200, זוגיות ללא/אי-זוגי/זוגית.
- ממשק כותרת פינים 2.54 מ"מ, חיבור קל לשימוש באמצעות חוט דופונט או לוח ניסוי.

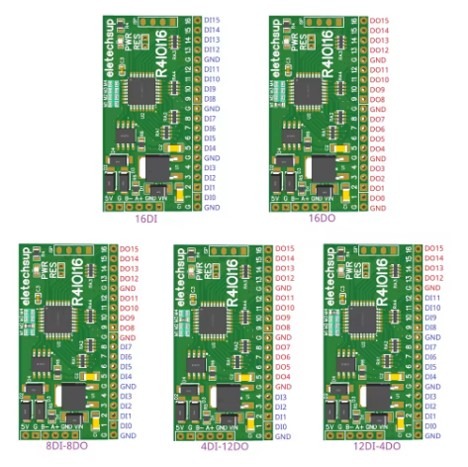

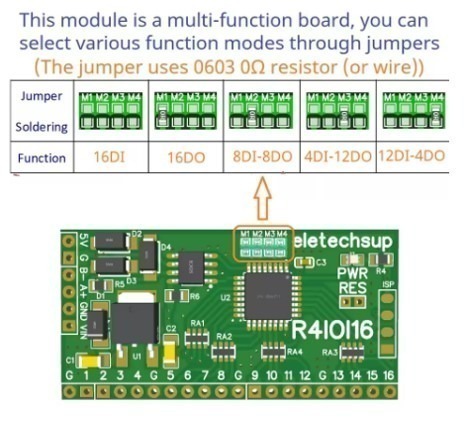

- ניתן לבחור חמישה מצבי IO של הפונקציה באמצעות מגשר: 16DI/16DO/8DI-8DO/4DI-12DO/12DI-4DO
| משקל | 6 גרם |
|---|---|
| מידות | 51 × 26 × 3.8 מילימטרים |
