מודול TPS63060 מוריד ומעלה למתח משתנה 2.5V – 8V

מודול שמעלה ומוריד מתח בהתאם למתח הכניסה ולמתח המוצא אליו הוא מכוון  – המרה אוטומטית בין מצבי בוסט (buck) ו-boost (boost)
את מתח המוצא מכוונים באמצעות פוטנציומטר קטן על המודול ומדידה עם רב מודד

מתאים לשימוש הזנת בקרים ממתח סוללה שמשתנה על טעינתה או עם התרוקנותה

מפרט ונתונים:

• מתח כניסה: 2.5V – 12V
• מתח מוצא מתכוונן: 2.5V – 8V
• זרם רגיעה טיפוסי של התקן הוא פחות מ-30μA
• זרם מוצא: תלוי במתח הכניסה ובמתח המוצא
  • במצב העלאת מתח – זרם המוצא יכול להגיע עד 1.3A
  • במצב של הורדת מתח – זרם המוצא יכול להגיע עד 2A

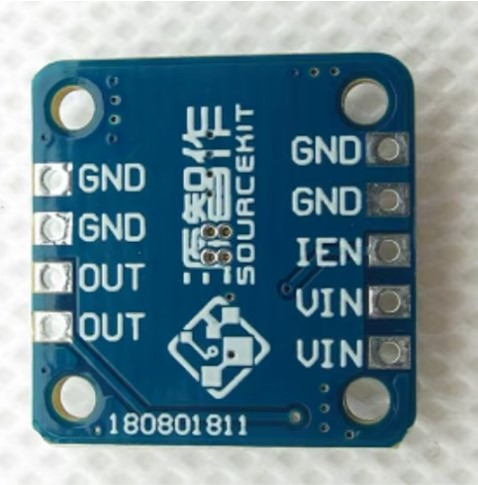

• פין EN : שליטה על מיתוג מוצא המתח – קובע האם הממיר פעיל ומייצר מתח ביציאה, או כבוי לחלוטין

  • EN = HIGH  מעל ~1.2–1.5V  – הממיר פועל

  • EN = LOW מתחת ~0.4V – הממיר כבוי , היציאה מנותקת (Load Disconnect), צריכת זרם עצמי יורדת למינימום (Iq נמוך מאוד)

  • EN אינו פין PWM

  • אסור להשאיר EN “מרחף” (Floating), אם לא משתמשים בו  לחבר ל-VIN (ישירות או דרך נגד 100k–1MΩ)
