מודול ZS-X12H דוחף זרם עד 100W למנוע DC ללא מברשות עם חיישני הול

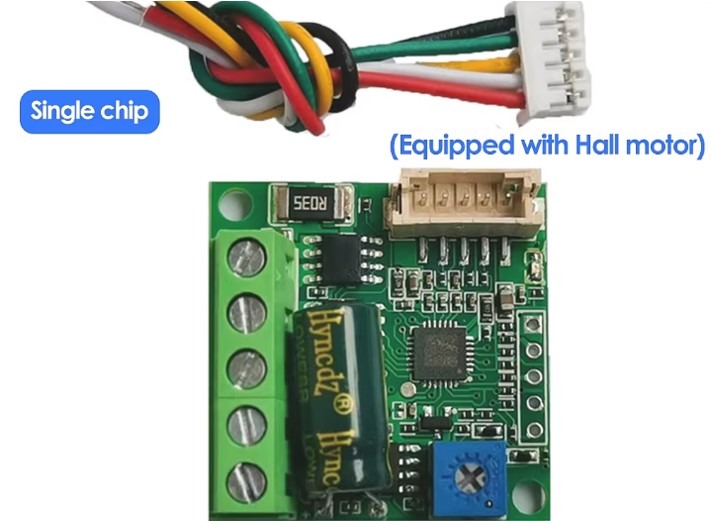

בקר ZS-X12H הוא מודול קומפקטי ואמין להפעלת מנועים חסרי מברשות (BLDC) עם חיישן הול. המודול כולל חיבור לחשמל, למנוע ולחיישני הול, וכולל פונקציות של בקרה על מהירות, כיוון סיבוב, והפעלה/כיבוי — ומספק פתרון מושלם לשליטה במנועים קטנים בעוצמה של עד 100W.

מפרט ונתונים:

• טווח מתח עבודה: 6V ~ 28V
• זרם מוצא מירבי: עד 5A (מומלץ עד 3A לעבודה רציפה)
• הספק מירבי: 100W
• סוג מנוע תואם: BLDC עם חיישן הול (3 פאזות)
• שליטה בכיוון סיבוב: ע"י חיבור מגשר או לחצן חיצוני
• הפעלת/כיבוי : ע"י מגע חיצוני (EN)
• הגנות על המודול:
  • הגנת זרם יתר
  • הגנת עצירת מנוע

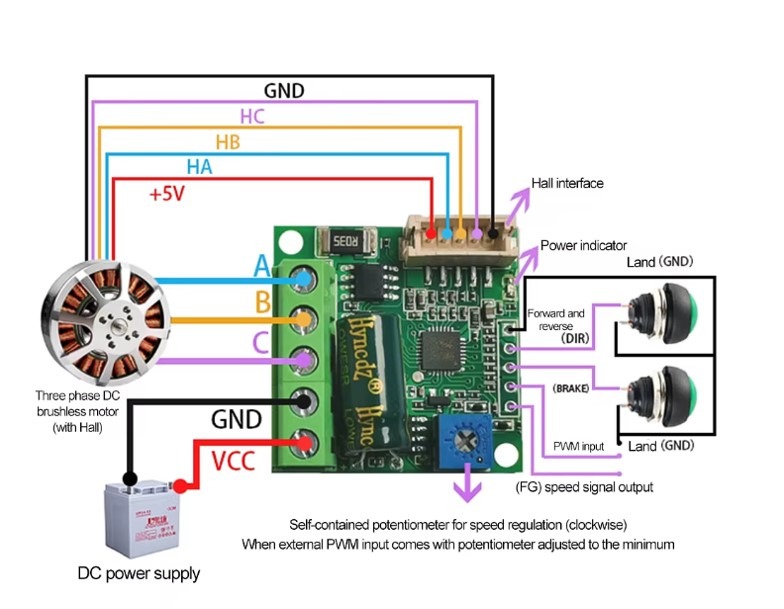

• חיבורים:

  • יציאות:

    • MOTOR A, B, C – פאזות מנוע

    • HALL U, V, W – חיבור לחיישני הול מהמנוע

    • VCC / GND – חיבור לחיישני הול (5V)

    • V+ / V- – כניסת מתח להפעלת הבקר והמנוע

    • EN – מגע הפעלה/כיבוי (Active LOW)

    • REV – שליטה בכיוון סיבוב (LOW או פתוח = קדימה, HIGH = אחורה)

    שליטה ידנית:

    • פוטנציומטר מובנה לבקרת מהירות

    • אפשרות להחליף לפוטנציומטר חיצוני
