ערכת DX-LR30 צמד משדר/מקלט LoRa עם לוחות פיתוח מבוססי STM בתדר 433Mhz

המודול DX-LR30 הוא מודול תקשורת LoRa (Long Range) בהספק נמוך, שפותח על ידי .
המודול מבוסס על שבב SX1262 SoC, אשר משלב מקלט-משדר RF בתדר נמוך מ-1GHz, מעבד ARM China STAR-MC1, זיכרון Flash ו-SRAM.
מודול זה מאפשר שידור נתונים למרחקים ארוכים עם צריכת חשמל נמוכה, והוא אידיאלי ליישומים בתחום האינטרנט של הדברים (IoT).
בערכה יש לוח פיתוח מבוסס STM עם הרחבה ייעודית למודול המשדר מקלט – הופך את הערכה לנוחה להפעלה מיידית ללא חיווט והלחמה

תוכן הערכה: DX-LR30-433M22SP T1

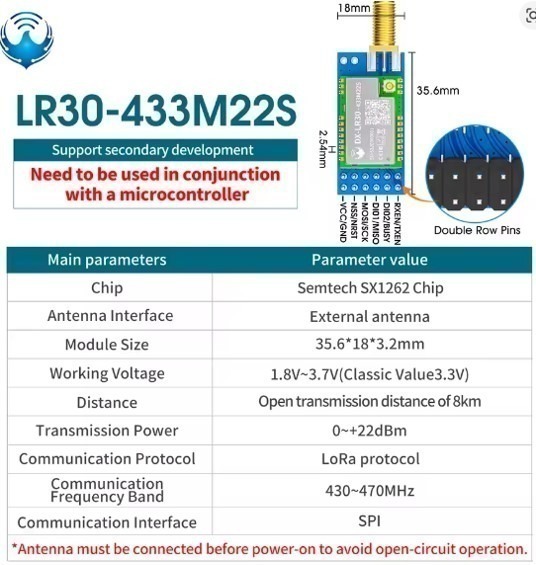

• 2 מודולי DX–LR30  משדר/מקלט LoRa מבוססי SX1262 SoC
• 2 לוחות פיתוח DX-PJ26-V1.1 מבוססי STM32F103C8T6
• 2 אנטנות עם חיבור SMA הגבר 3dBi
• 2 כבלים USB – Type C
• יצרן: Shenzhen Daxia Longque Technology Co., Ltd. – DX-SMART

מפרט ונתונים משדר/מקלט :

• שבב עיקרי: SX1262 SoC+ PA Amplifier
• מעבד: ARM China STAR-MC1 (32-bit, תדר מקסימלי 48MHz)
• תמיכה בפרוטוקול שידור וקליטה : LoRa Protocol
• הספק יציאה (PA): עד +22dBm
• רגישות קליטה מקסימלית: 124dBm-
• ממשק חומרה: SPI
• ממשק פקודות הפעלה: AT Commands
• מתח הפעלה: 1.8V-3.7V (ערך טיפוסי: 3.7V)
• טווח תדרים נתמך:  433MHz – 470MHz
• עכבה בקליטה: 50Ω
• טווח שידור אופייני:
  • 5 ק"מ בקו ראייה (LoS)
  • 3.8 ק"מ בסביבה עירונית (לפי הערכה, בפועל יכול להשתנות)
• מצבי חיסכון בחשמל: תמיכה במצב שינה (Sleep Mode)
  • מצב שינה (Sleep Mode) – 55.36μA
  • מצב השכמה באוויר (Over-the-Air Wake-Up Mode) – 4.16mA
  • מצב שידור (Transmit Mode) – 50-51mA
  • מצב קליטה (Receive Mode) – 6.44-8.56mA

יישומים נפוצים

• מדידת נתונים חכמה – רשתות מדידת מים, חשמל וגז (Smart Metering).
• לוגיסטיקה חכמה – מעקב אחר משלוחים וניהול מחסנים (Smart Logistics).
• מבנים חכמים – בקרת גישה, שליטה על תאורה, ואבטחה (Smart Buildings)
• ערים חכמות – ניטור סביבתי, חניה חכמה, תאורה חכמה (Smart Cities).
• חקלאות חכמה – ניטור קרקע, בקרת השקיה, חיישנים חקלאיים (Smart Agriculture).

מצבי תקשורת נתמכים

1. שידור שקוף (Transparent Transmission):
   • השולח והמקלט יכולים להעביר נתונים ישירות אם הם באותו ערוץ.
2. שידור לנקודה מסוימת (Fixed-Point Transmission):
   • כולל כתובת יעד וערוץ יעד בזיהוי HEX.
3. שידור רחב (Broadcast Transmission):
   • שולח הנתונים מגדיר את ערוץ היעד, וכל מקלטים בערוץ זה יקבלו את הנתונים.
