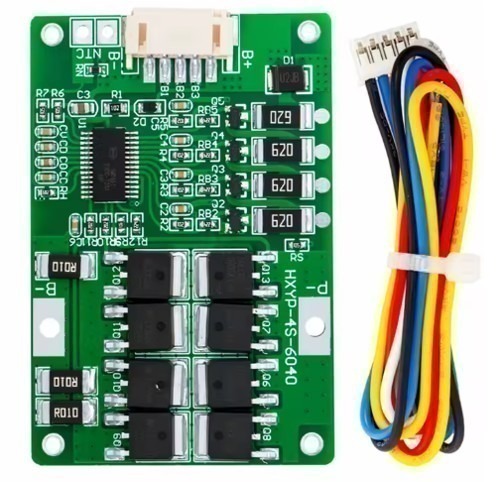

בקר טעינה ואיזון סוללות LifePO4 עד 4S 14.4V 20A

מטען 4 סוללות בטור מסוג LifePO4 3.2V כל אחת, עם הגנת טעינת יתר על כל אחת מהסוללות.

מודל:  BMS 14.4V 20A

3. פעולה זרם: 0.5A-20A
מתח הגנה מפני טעינה: תא בודד 3.60V +/- 0.025V
מתח הגנת יתר מפני יתר: תא יחיד 2.50 וולט +/- 0.1 וולט
6. הגנת מעגלים קצרים: כן

חיבורים:

• P+ : קוטב חיובי של הספק
• P- : קוטב שלילי של הספק
• B1- : קוטב שלילי של סוללה ראשונה
• B1+: קוטב חיובי של סוללה ראשונה וקוטב שלילי של סוללה שנייה
• B2+: קוטב חיובי של סוללה שנייה וקוטב שלילי של סוללה שלישית
• B3+: קוטב חיובי של סוללה שלישית וקוטב שלילי של סוללה רביעית
• B+ : קוטב חיובי של סוללה רביעית
