טריאק (Triac) להספק בינוני, ממשפחת ה-BTA של STMicroelectronics (וגם יצרנים נוספים).
הטריאק יודע להוליך לשני הכיוונים, ולכן מתאים לעומסי AC כמו מנועים, גוף חימום, תאורה, שנאים ועוד.
ברגע ש-Gate מקבל טריגר, הטריאק נדלק וממשיך להוליך עד שהזרם עובר דרך האפס (Zero Crossing).

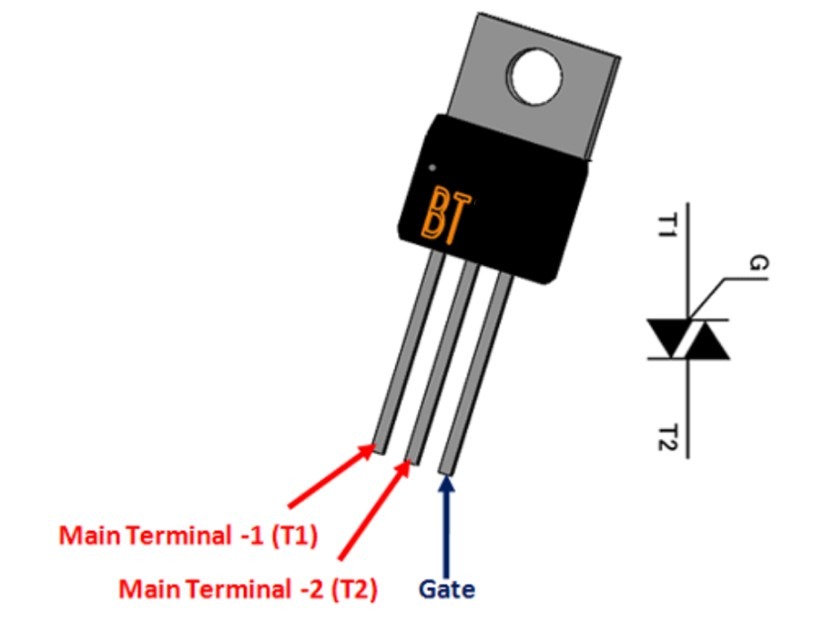

- MT1 – Main Terminal 1
- MT2 – Main Terminal 2
MT1 ו-MT2 מחוברים בטור עם העומס ועם רשת ה-AC - Gate – שער (שליטה)
מפרט ונתונים:
- BTA – TRIAC עם לשונית מבודדת חשמלית (Isolated Tab) – הטאב לא מחובר חשמלית ל-MT2
- 16 – זרם RMS מרבי: 16A
- 600 – מתח חסימה מרבי: 600V
- B – רגישות Gate בינונית (סטנדרטית)
- מתח Gate טיפוסי (VGT): ≈1.3V
- זרם Gate טיפוסי (IGT): 25–50m
- R – גרסת Snubberless / High Commutation
- G – תאימות RoHS
- מארז: TO-220
חיבור טיפוסי
- Gate דרך:
- נגד 180–360Ω
- או Opto-Triac לבידוד
- מומלץ להוסיף:
- MOV להגנת נחשולי מתח
- RC Snubber בעומסים אינדוקטיביים
