לוח פיתוח Seeed Studio XIAO nRF52840 Plus

מיקרו-בקר עוצמתי וקומפקטי מבית Seeed Studio, המבוסס על צ'יפ nRF52840 מבית Nordic Semiconductor. הלוח כולל תקשורת אלחוטית מתקדמת (BLE 5.0, Zigbee, Thread), אנטנת On-board, צריכת חשמל אפסית במצב שינה, ומערכת ניהול טעינת סוללות – פתרון מושלם למוצרי IoT, מכשור לביש (Wearables) ופרויקטים אלחוטיים קטני-ממד.
גרסת ה-Pluse המשודרגת משלבת תוספת 9 פיני I/O נוספים (סה"כ 20 פיני GPIO), פרוטוקול Bluetooth Low Energy 5.4 מתקדם, ומעגל טעינת סוללה ייעודי עם שבב BQ25101.

תכונות עיקריות:

• מעבד עוצמתי: מעבד ARM® Cortex®-M4 בנפח 32-bit עם יחידת נקודה צפה (FPU) ותדר שעון של 64MHz.
• תקשורת אלחוטית רב-פרוטוקולית: תמיכה מלאה ב-Bluetooth 5.0, Bluetooth Mesh, Zigbee ו-Thread.
• זיכרון נרחב: 1MB Flash ו-256KB RAM פנימיים, בתוספת זיכרון Flash חיצוני של 2MB (On-board Flash).
• עיצוב קומפקטי במיוחד: כגודל המטבע הידוע של סדרת XIAO.

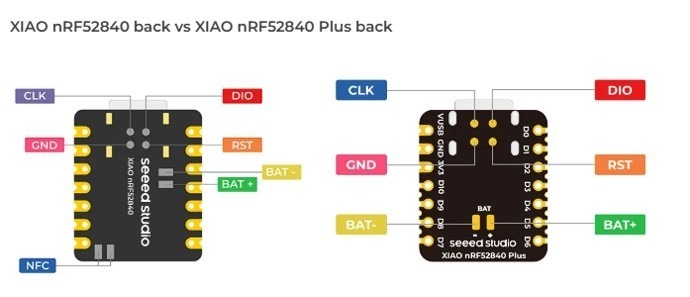

• ידידותי למוצרים לבישים: פד אחורי (Castellated Holes) להלחמה ישירה על גבי PCB ללא פינים.
• צריכת אנרגיה אפסית: צריכת זרם נמוכה במיוחד במצב שינה (Ultra-low sleep power) – כ-5μA בלבד.
• ניהול סוללה מובנה: מעגל טעינת סוללות ליתיום (Li-Ion / Li-Po) מובנה בלוח עם נורית חיווי טעינה.
• חיבור מתקדם: מחבר USB Type-C לתזונה, פרוגרמינג ותקשורת סריאלית.
• תמיכה בסביבות פיתוח: תמיכה מלאה ב-Arduino IDE, MicroPython, CircuitPython ו-Zephyr RTOS.

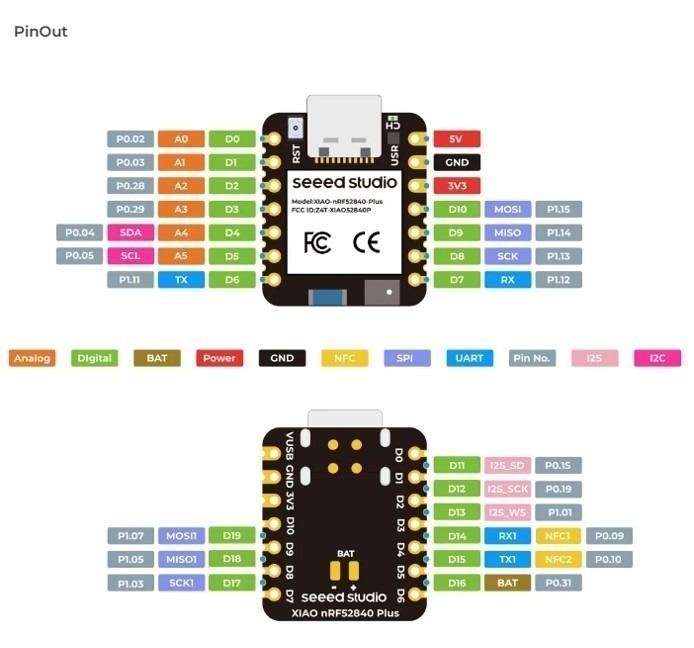

• הרחבת פינים משמעותית (20 GPIOs): 9 פיני SMD Castellation נוספים בחלקו התחתון/היקפי של הלוח בגאם 1.27 מ"מ לחיבור חיישנים והתקנים מרובים

מפרט ונתונים:

• שבב ראשי: Nordic nRF52840
• ליבה: ARM® Cortex®-M4 עם FPU, תדר 64MHz
• זיכרון Flash פנימי: 1MB
• זיכרון RAM פנימי: 256KB
• זיכרון Flash חיצוני: 2MB (על גבי הלוח)
• תקשורת אלחוטית: Bluetooth 5.0 / NFC / Zigbee / Thread / Mesh
• אנטנה: אנטנת Ceramic מובנית בלוח
• מתח עבודה (Logic Level): 3.3V
• מתח הזנה (USB): 5V DC (דרך Type-C)
• מעגל טעינה: טעינת סוללת ליתיום 3.7V (זרם טעינה 50mA / 100mA)
• בקר טעינת סוללה: BQ25101 (טעינת סוללת ליתיום 3.7V)
• פינים קלט/פלט (GPIO): 20 פינים
• ערוצי PWM: 20 ערוצים
• ערוצי ADC: 6 ערוצים (12-bit)
• ממשקי תקשורת: 2x UART, 1x I2C, 2x SPI, 1x I2S
• לחצנים ונוריות: לחצן Reset, נורית LED נמענת (User LED), נורית LED חיווי טעינה, נורית RGB
• ממדים: 21mm x 17.5mm x 3.5mm
• יצרן: Seeed Studio
