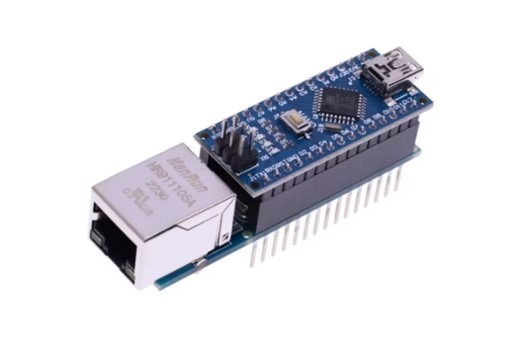

מודול אטרנט ENC28J60 מרחיב לארדואינו נאנו

ENC28J60 (רכיב הליבה): זהו שבב הבקר (Ethernet Controller) מבית חברת Microchip. הוא זה שמבצע את העבודה הקשה של המרת הנתונים מהמיקרו-בקר לאותות רשת פיזיים. הוא פועל בטכנולוגיית Ethernet 10Base-T (מהירות של 10 Mbps), שזה די והותר עבור פרויקטים של IoT.

HR911105A (מחבר ה-RJ45): זהו ה"קונקטור" שאליו מחברים את כבל הרשת הביתי. ה-HR911105A הוא לא סתם חתיכת פלסטיק, אלא רכיב הנקרא MagJack – הוא מכיל בתוכו שנאי בידוד (Magnetics) להגנה על המעגל מפני קפיצות מתח ברשת, וכן שתי נוריות לד (ירוקה וצהובה) לחיווי מצב החיבור (Link/Activity).

Webserver Module For Arduino: השבב מאפשר ללוח הארדואינו לתפקד כשרת אינטרנט קטן (Webserver). אתה יכול לכתוב קוד שיציג דף HTML פשוט בדפדפן, דרכו תוכל לראות נתוני חיישנים או ללחוץ על כפתורים כדי להפעיל ממסרים.

Compatible Nano: המודול הספציפי הזה מעוצב לרוב כ-"Shield" (מגן) שמתלבש בדיוק על הפינים של ה-Arduino Nano, מה שחוסך חיווט מסובך במטריצה.

ההבדל הגדול בין ENC28J60 ל-W5500 (המתחרה המרכזי)

אם יצא לך לשמוע על ה-Arduino Ethernet Shield הרשמי (המבוסס על שבב Wiznet W5500), כדאי להבין את ההבדל הארכיטקטוני הדרמטי ביניהם:

• W5100 (Hardwired TCP/IP): מכיל את כל "stack" הפרוטוקולים (TCP, UDP, IP, ICMP) צרוב ישירות בחומרה של השבב. הארדואינו רק אומר לו "תפתח חיבור TCP" והשבב עושה הכל.

• ENC28J60 (MAC & PHY Only): השבב הזה הוא רק שכבה פיזית (PHY) ושכבת קישור נתונים (MAC). הוא לא יודע מה זה TCP או IP.

המשמעות הברקטיבית: מי שחייב לנהל את כל חבילות המידע, לבנות את ה-Headers של ה-IP ולחשב Checksums הוא המעבד של הארדואינו. הדבר דורש שימוש בספריות קוד מורכבות יותר שתופסות יותר זיכרון פלאש וזיכרון RAM בארדואינו (שגם ככה מוגבל ב-Nano/Uno).

ספריות קוד מומלצות לארדואינו

בגלל הארכיטקטורה של השבב, הספריה המקורית של ארדואינו (Ethernet.h) לא תעבוד איתו. עליך להשתמש בספריות ייעודיות:

1. EtherCard: הספריה הוותיקה והמוכרת ביותר עבור שבב זה. היא חסכונית מאוד בזיכרון, אך שיטת הכתיבה בה מעט שונה ומורכבת מהסטנדרט של ארדואינו.

2. UIPEthernet: ספריה מעולה שיוצרת "תאימות" (Wrapper) מלאה לפקודות של הספריה הרשמית של ארדואינו. היתרון: קל מאוד להעתיק דוגמאות קוד מהאינטרנט. החסרון: היא כבדה מאוד ומנצלת חלק נרחב מזיכרון ה-RAM של ה-Nano.

3. Arduino_ENC28J60: ספריה מודרנית ומשופרת הזמינה ב-Library Manager של ארדואינו.
