מודול ממיר למתחים קבועים ממטען נייד מחבר TYPE-C

מודול המאפשר להשתמש במטען טלפון או Power Bank תומך PD/QC כמקור כוח במתחים שונים (9V, 12V, 15V, 20V) להפעלת ציוד אלקטרוני.

מפרט ונתונים:

• סוג חיבור: USB Type-C (כניסה)

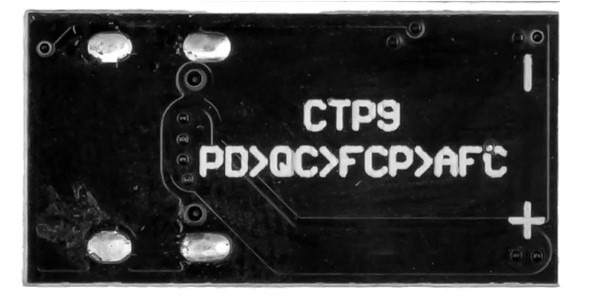

• פרוטוקולי טעינה נתמכים:
  • PD 3.0 / PD 2.0
  • PPS
  • QC4+ / QC3.0 / QC2.0
  • FCP (Huawei Fast Charge Protocol)

  • AFC (Samsung Adaptive Fast Charging)

• מתחי פלט נתמכים: 5V, 9V, 12V, 15V, 20V (בחירה באמצעות גישור Pad מתאים)

• זרם מקסימלי: עד 5A (תלוי במטען ובמכשיר המחובר)

• הגדרת מתח: 4 רמות קבועות, נבחרות על ידי קיצור רפידות (Pads) על הלוח

• הערה חשובה: המטען/Power Bank חייב לתמוך בטעינה מהירה כדי שהמודול יוכל "לרמות" (Trigger) את המתח הגבוה.

אופן השימוש:

1. חיבור המודול למקור:
   חבר את כניסת ה-Type-C למטען תומך PD/QC או ל-Power Bank תומך.

2. בחירת מתח הפלט:

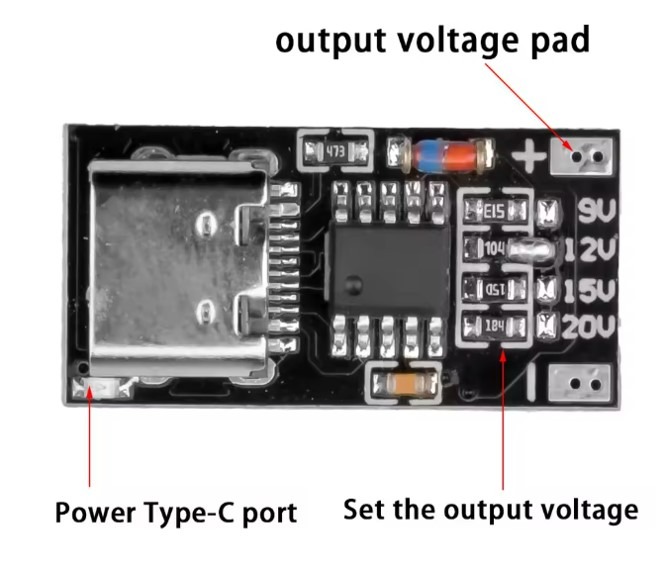

   • על הלוח קיימות רפידות (Pads) עבור 9V, 12V, 15V, 20V.

   • יש לקצר (לגשר) את הרפידה הרצויה באמצעות בדיל או ג’אמפר.

3. חיבור הציוד:
   בצד היציאה של המודול חבר את המכשיר שזקוק למתח ה-DC.

4. בדיקת תאימות:
   ודא שהמתח שנבחר מתאים לציוד, אחרת עלול להיגרם נזק.

5. הגבלת זרם:
   הזרם המקסימלי תלוי ביכולת המטען ובדרישת העומס. אם המטען מוגבל ל-3A, לא ניתן יהיה למשוך 5A.

6. מגבלות בטיחות:

   • אין להשתמש בציוד שצורך יותר מיכולת המטען.

   • אם בוחרים במתח גבוה יותר מיכולת המטען, המודול יוריד אוטומטית את המתח למקסימום הנתמך.
