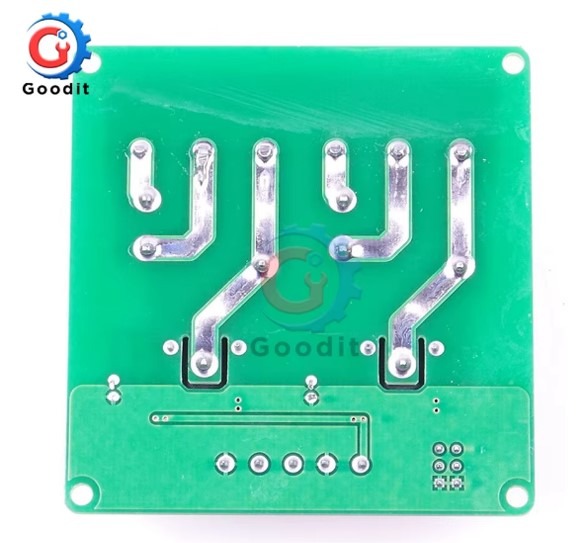

מודול 2 ממסרים 12V לעומס עד 30A

2 ממסרים בלתי תלויים למיתוג  עד מתח של 250V AC או 30V DC עם יכולת העברת זרמי כוח גדולים עד 30A!

המודול פועל על מתח נומינאלי של 12V ויכול להפעיל התקנים חיצוניים. ניתן לבחור HIGH או LOW על ידי הג'מפר המובנה.

• מתח מקסימלי: 250V/30A AC   ,30V/10A DC
• סף זרם הפעלה: 5mA
• נורת לד אדומה לאינדיקציה לקבלת מתח הפעלה
• נורת לד ירוקה לאינדיקציה לקבלת אות מיתוג
• חיבורי מעגל הפיקוד:
  • DC+ כניסת 6V ~14V
  • DC- כניסת GND משותפת
  • IN1 כניסת סיגנל לקבלת פקודת המיתוג לממסר 1
  • IN2 כניסת סיגנל לקבלת פקודת המיתוג לממסר 2
• חיבורי מעגל הכוח:
  • COM יצאה משופת לאחת מאפשרויות מצב המיתוג הבאות
  • NO פתוח קבוע – יש נתק קבוע בינו לבין ה- COM, פקודת המיתוג תסגור מעגל
  • NC סגור קבוע – יש קצר קבוע בינו לבין ה- COM פקודת המיתוג תפתח את המעגל
