מודול U3V70A מעלה מתח משתנה ל- 4.5-20V עד 6A
₪180
4.5-20V Fine-Adjust Step-Up Voltage Regulator U3V70A
זמינות: קיים במלאי
אחד המודולים היותר יעילים שפגשתי ביחס בין היכולת להעלות מתח עם מעבר זרם מכובד וגודל פיסי
מפרט ונתונים:
- מתח כניסה: 2.9V – 19V. שימוש במתח מוצא שווה למתח הכניסה ובטח שגבוה ממתח הכניסה יפגע במודול !

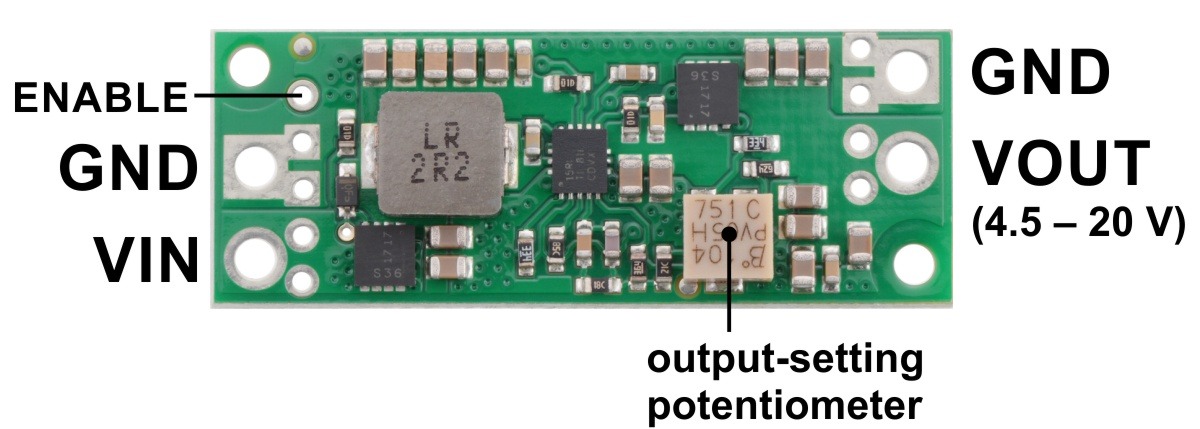

- מתח יציאה: משתנה לפי כיוון פוטנציומטר בין 4.5V – 20V עם דיוק של 3%. לפוטנציומטר 11 סיבובים סה"כ מקצה לקצה

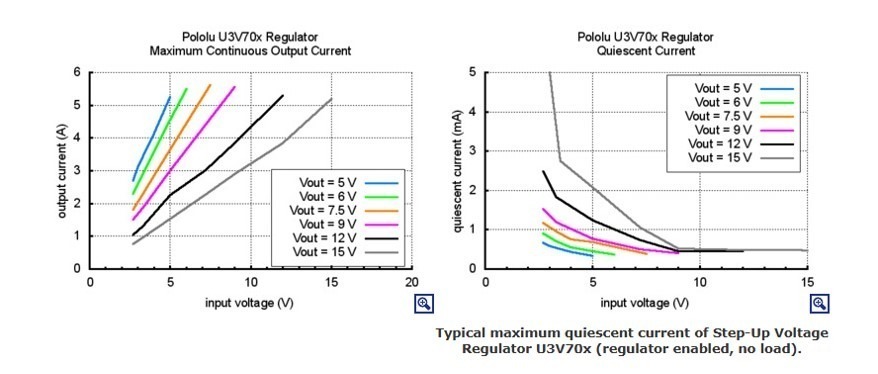

- זרם יציאה רציף מרבי טיפוסי: עד 6A, בהתאם למתח הכניסה יכול להכיל פיקים קצרים עד 10A

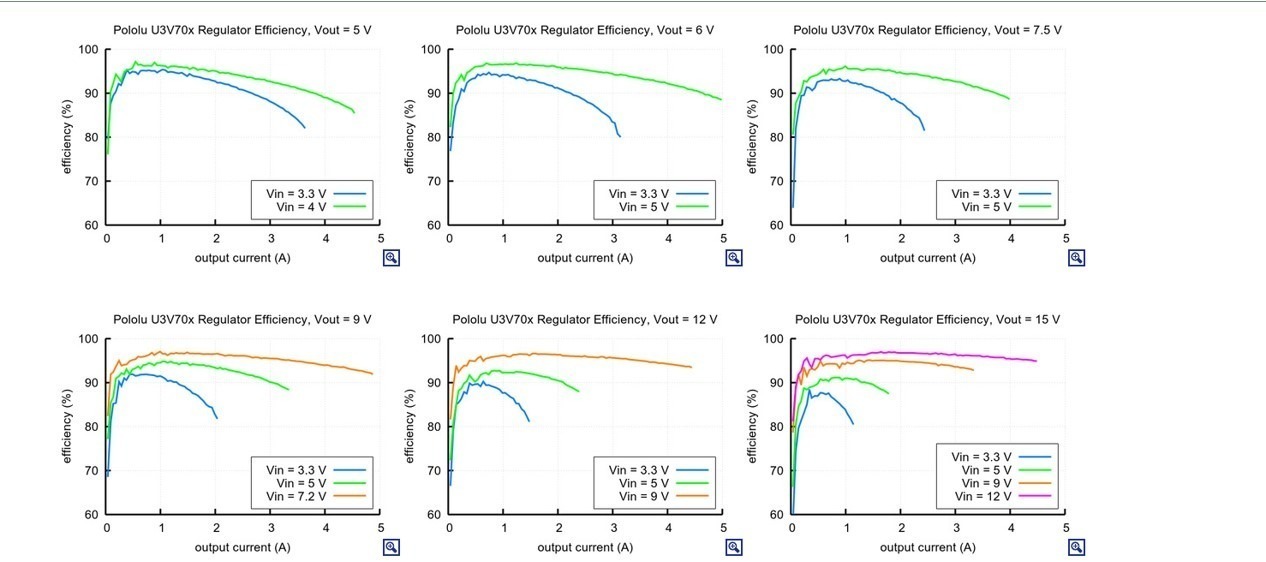

- יעילות אופיינית של 85% עד 95%, תלוי במתח הכניסה ובעומס
- זרם רגיעה טיפוסי ללא עומס של 10mA – 20mA ניתן להפחיתו ל-2uA – 10uA לווולט ב-VIN על ידי השבתת הלוח
- נעילת תת-מתח כניסה והגנה מפני מתח יתר ביציאה
- תכונת התחלה רכה מגבילה את זרם הכניסה ומגדילה בהדרגה את מתח המוצא
- הגנה משולבת מפני מתח הפוך עד 20 וולט, הגנה מפני זרם יתר וכיבוי מפני טמפרטורת יתר
- הגנה משולבת מפני מתח הפוך עד 20 וולט, הגנה מפני זרם יתר וכיבוי מפני טמפרטורת יתר
- תדר מיתוג קבוע של ~500Khz
- שני חורי הרכבה אלכסוניים בגודל M2
- יצרן: POLOLU
| משקל | 3.9 גרם |
|---|---|

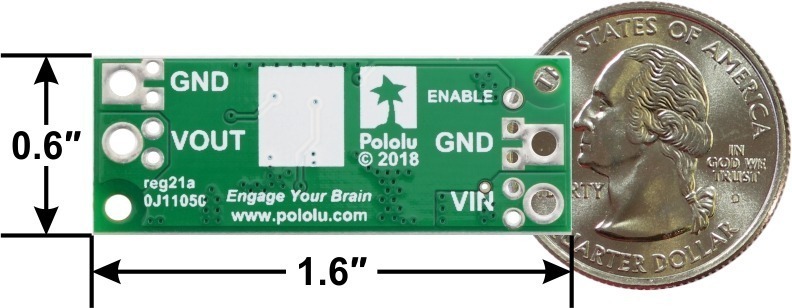

| מידות | 40.6 × 15.2 × 5.5 מילימטרים |
| עמוד המוצר באתר היצרן |
