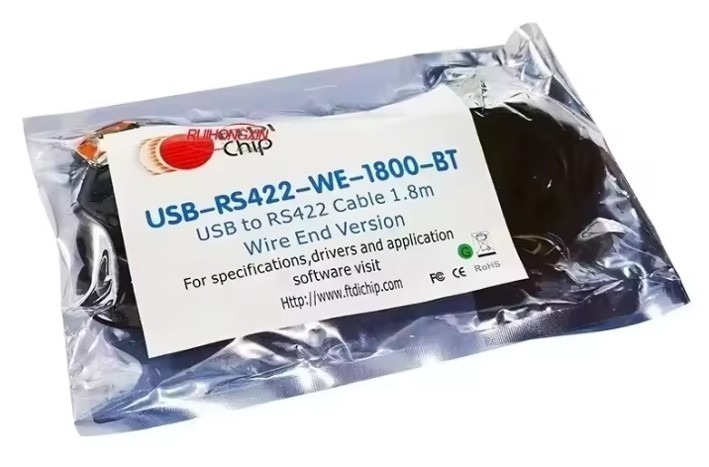

ממיר USB-RS422 של FTDI עם כבל באורך 1.8 מטר

• צ'יפסט ליבה: FTDI FT232RQ (מנהל את כל פרוטוקול ה-USB וממוקם בתוך ראש ה-USB-A השקוף).
• ממשק פיזי: מחיבור USB 2.0 Full Speed (Type-A זכר) אל קצוות חוטים חשופים ומולחמים (WE – Wire Ended).
• אורך כבל: 1.8 מטרים (כ-6 פיט), גידים בעובי 24 AWG, כבל בעל 9 גידים (לא סיכוך).
• קצב שידור מקסימלי (Baud Rate): עד ל-3 MBaud.
• נוריות אינדיקציה (LEDs): נורית Tx (אדומה) ונורית Rx (ירוקה) מובנות בתוך ראש ה-USB השקוף לאבחון תקשורת בזמן אמת.
• הגנת ESD: הגנה פנימית של עד $\pm15\text{ kV}$ (מודל גוף אדם – HBM) על קווי ה-RS422 הדיפרנציאליים.
• רמות מתח לוגיות: סיגנל דיפרנציאלי מלא בתקן EIA/TIA-422.

Pinout וצבעי הגידים

מאחר והכבל תומך בתקשורת Full-Duplex מלאה הכוללת גם קווי בקרת זרימה חומרתית ($\text{RTS}/\text{CTS}$), הוא כולל 9 גידים צבעוניים:

מדריך חיווט ומימוש

1. חיבור סטנדרטי בתצורת 4 חוטים (Full Duplex – ללא בקרת זרימה)

אם רכיב הקצה (הפריפריה) שלך דורש רק קווי TX/RX דיפרנציאליים ואדמה, ניתן לבודד את קווי ה-$\text{RTS}/\text{CTS}$ ולחבר בהצלבה (Cross-over) לרכיב הקצה באופן הבא:

• ירוק בכבל (TXD+) $\rightarrow$ רכיב קצה RXD+

• כחול בכבל (TXD-) $\rightarrow$ רכיב קצה RXD-

• כתום בכבל (RXD+) $\rightarrow$ רכיב קצה TXD+

• צהוב בכבל (RXD-) $\rightarrow$ רכיב קצה TXD-

• שחור בכבל (GND) $\rightarrow$ רכיב קצה GND

2. בדיקת לולאה חומרתית (Hardware Loopback Test)

כדי לבדוק שהדרייבר מותקן כהלכה והכבל תקין בעזרת תוכנת Terminal (כמו Serial Studio או Putty), ניתן לקצר את קווי ה-TX וה-RX בקצה החוטים:

• קצר בין ירוק (TXD+) לכתום (RXD+)

• קצר בין כחול (TXD-) לצהוב (RXD-)

• (אופציונלי לבדיקת Flow Control): קצר בין אדום (RTS+) לאפור (CTS+), ובין סגול (RTS-) לחום (CTS-).

3. נגדי סיום (Termination Resistors)

בקווי תקשורת ארוכים או בעבודה בקצבי שידור גבוהים הקרובים ל-3 MBaud, מומלץ להוסיף נגד סיוום מקבילי של $120\ \Omega$ בין קווי המקלט הדיפרנציאליים (RXD+ / RXD-) בקצה המרוחק של הקו, וזאת כדי למנוע החזרי אותות (Reflections) ולשמור על שלמות הסיגנל.
