מודול LR03 משדר/מקלט LoRa בתדר 433Mhz עם אנטנה

המודול DX-LR03 הוא מודול תקשורת LoRa (Long Range) בהספק נמוך, שפותח על ידי .
המודול מבוסס על שבב ASR6601 SoC, אשר משלב מקלט-משדר RF בתדר נמוך מ-1GHz, מעבד ARM China STAR-MC1, זיכרון Flash ו-SRAM.
מודול זה מאפשר שידור נתונים למרחקים ארוכים עם צריכת חשמל נמוכה, והוא אידיאלי ליישומים בתחום האינטרנט של הדברים (IoT).

מפרט ונתונים:

• שבב עיקרי: ASR6601 SoC+ PA Amplifier
• מעבד: ARM China STAR-MC1 (32-bit, תדר מקסימלי 48MHz)
• תמיכה בפרוטוקול שידור וקליטה : LoRa Protocol
• הספק יציאה (PA): עד +27dBm
• רגישות קליטה מקסימלית: 138dBm-

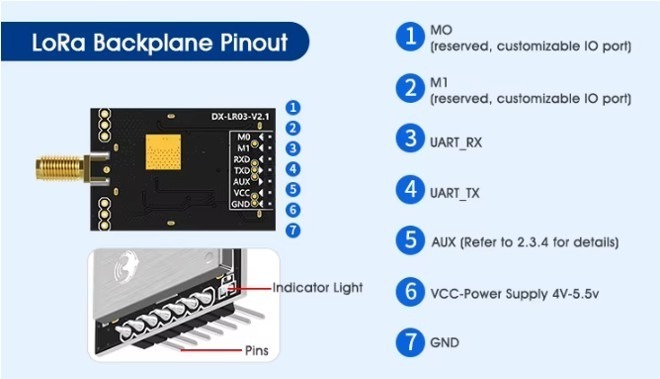

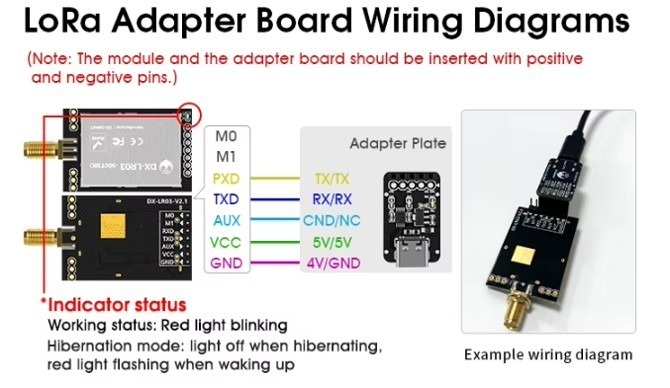

• ממשק חומרה: UART

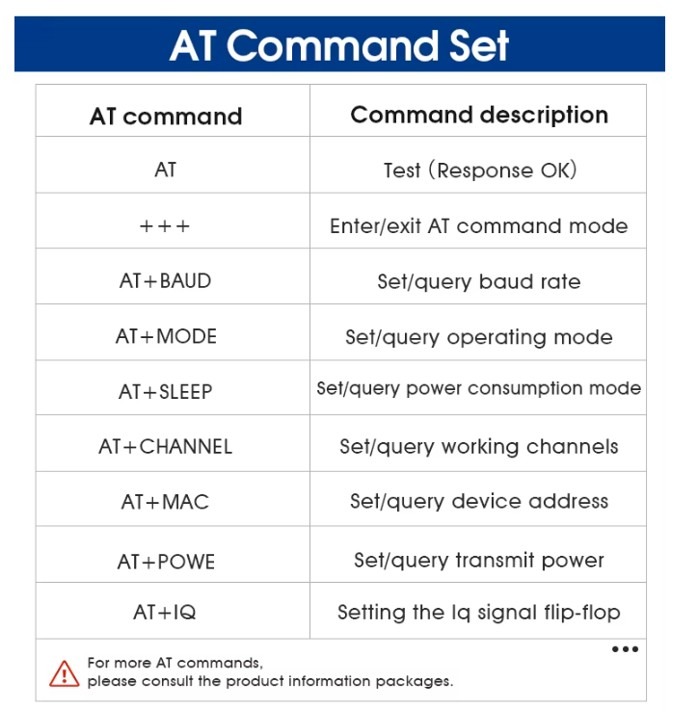

• ממשק פקודות הפעלה: AT Commands
• מתח הפעלה: 4V-5.5V (ערך טיפוסי: 5V)
• טווח תדרים נתמך: 433MHz
• עכבה בקליטה: 50Ω
• טווח שידור אופייני:
  • 10 ק"מ בקו ראייה (LoS)
  • 6.8 ק"מ בסביבה עירונית (לפי הערכה, בפועל יכול להשתנות)
• מצבי חיסכון בחשמל: תמיכה במצב שינה (Sleep Mode)
  • מצב שינה (Sleep Mode) – 55.36μA
  • מצב השכמה באוויר (Over-the-Air Wake-Up Mode) – 4.16mA
  • מצב שידור (Transmit Mode) – 50-51mA
  • מצב קליטה (Receive Mode) – 6.44-8.56mA
• יצרן: Shenzhen Daxia Longque Technology Co., Ltd. – DX-SMART
• תוכן הערכה:
  • מודול משדר/מקלט LoRa LR03

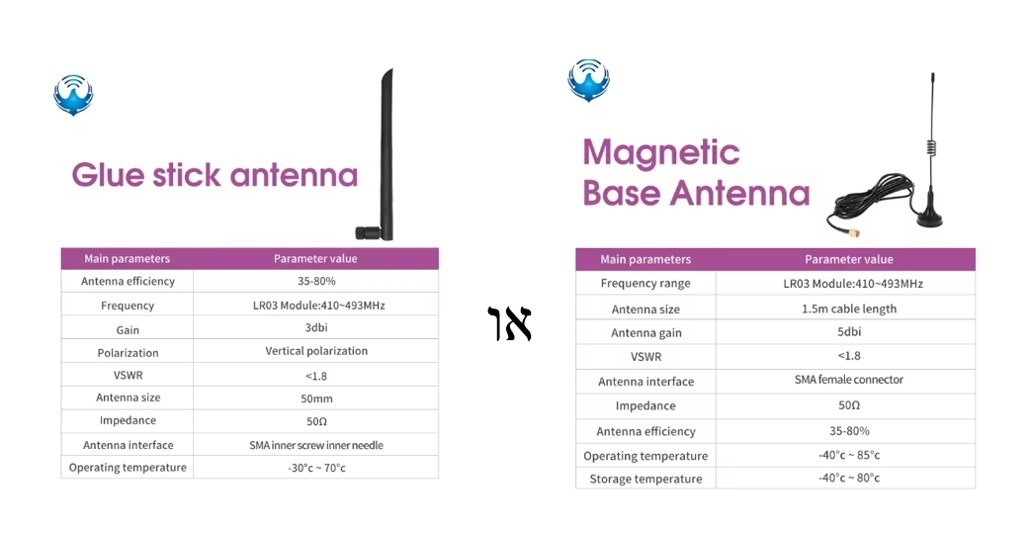

  • אנטנת גומי או אנטנת ברזל עם בסיס מגנטי (משתנה במלאי) עם חיבור SMA הגבר 5dBi

יישומים נפוצים

• מדידת נתונים חכמה – רשתות מדידת מים, חשמל וגז (Smart Metering).
• לוגיסטיקה חכמה – מעקב אחר משלוחים וניהול מחסנים (Smart Logistics).
• מבנים חכמים – בקרת גישה, שליטה על תאורה, ואבטחה (Smart Buildings)
• ערים חכמות – ניטור סביבתי, חניה חכמה, תאורה חכמה (Smart Cities).
• חקלאות חכמה – ניטור קרקע, בקרת השקיה, חיישנים חקלאיים (Smart Agriculture).

מצבי תקשורת נתמכים

1. שידור שקוף (Transparent Transmission):
   • השולח והמקלט יכולים להעביר נתונים ישירות אם הם באותו ערוץ.
2. שידור לנקודה מסוימת (Fixed-Point Transmission):
   • כולל כתובת יעד וערוץ יעד בזיהוי HEX.
3. שידור רחב (Broadcast Transmission):
   • שולח הנתונים מגדיר את ערוץ היעד, וכל מקלטים בערוץ זה יקבלו את הנתונים.
